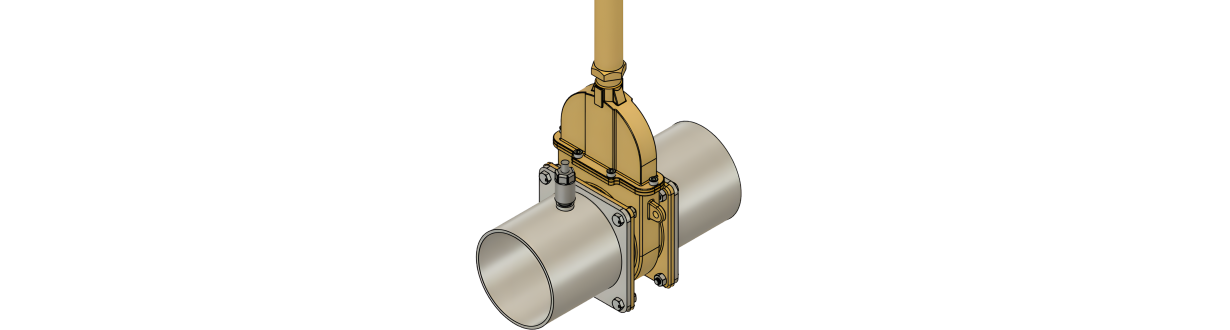

HVL100 Højvandslukker
Produktbeskrivelse:
Højvandslukker til sikring mod kælderoversvømmelse ved tilbageløb fra kloakken
• Industri kvalitet med ’Binary sensor technology’ for sikker drift
• Metalkomponenter så ødelæggelse af rottebid undgås
• Lille indbygningsmål for simpel montering i eksisterende spildevandsbrønd
• Logisk styring med visuel og akustisk alarm og batteri backup
• Lagerføres med dag-til-dag-levering
• VA godkendt
Funktion og styring – HVL100 Højvandslukker
HVL100 højvandslukker er udstyret med en niveau sensor, som kontinuerligt overvåger vandstanden i afløbsledningen mod det offentlige kloaksystem. Når vandstanden i kloakledningen overstiger et foruddefineret niveau (typisk ca. 80 % fyldningsgrad), sender sensoren et signal til styreenheden, som automatisk aktiverer lukkeenheden og lukker for tilbageløb mod bygningens afløbssystem.
For at undgå utilsigtet aktivering ved kortvarige vandudsving – eksempelvis ved toiletskyl eller kortvarige hydrauliske trykvariationer – er systemet udstyret med en indbygget tidsforsinkelse på ca. tre sekunder før lukning aktiveres.
Når højvandslukket aktiveres, afgives både et akustisk og visuelt alarmsignal, der indikerer at afløbet er midlertidigt afspærret på grund af risiko for tilbagestuvning fra kloaksystemet.
Så snart vandstanden igen falder til under det definerede niveau, åbner højvandslukket automatisk, og normal afledning til kloaksystemet genoptages.
Driftstilstande
Styreenheden til HVL100 tilbyder følgende driftstilstande:
- Automatisk drift med akustisk alarm
- Automatisk drift uden akustisk alarm
- Manuel lukning af højvandslukke
- Manuel åbning af højvandslukke
Signaludgang
Styreenheden er udstyret med en potentialfri signaludgang, som kan anvendes til ekstern overvågning eller integration i bygningsautomatik. Udgangen kan eksempelvis benyttes til signalering af status som:
- "Afløb åbent"
- "Afløb lukket"
Signalerne kan videresendes til eksempelvis:
- BMS (Building Management System)
- SRO-anlæg
- Brand- eller alarmanlæg
Lukker automatisk ved tilbageløb fra kloakken.
Vare nummer 120029
Byggelængde 400mm
Byggebredde 200mm
Byggehøjde 575mm
Fald gennem lukker 0,0mm
Modtryk 2,5 bar / 25MvS
Dim. 110 / 160 / 200mm
Anvendelse
Højvandslukker til sikring mod kælderoversvømmelse ved tilbageløb fra kloakken.
Enkel og logisk betjening
Kraftig industri kvalitet og minimum vedligeholdelse
Nem installering i brønd eller på fritliggende afløbsrør
Gulvmodel til indvendig montering efter ønske
Alarm og kontrol anlæg med batteri backup i 24 timer
Lukkeenhed i messing/rustfri/rødgods som rotter ikke kan ødelægge
Yderlige specifikationer
- Systemet indeholder tilbehørspakke til sikring mod rotteangreb på kabler.
- Alle bevægelige dele samt andre komponenter er udført i gnavefri materiale.
- Alle dele er egnet til installering i et kloaksystem og er modstandsdygtig overfor kloakgasser, svovlbrinte.
- Overgange for tilslutning på eksisterende afløbsrør af beton, ler, plast mm.
- Leveres komplet til montering i eksisterende brønd.
- Lukkeklap af messing, sonde styret.
- Styreenhed med display for system data, visuel og akustisk alarm.
- Mulighed for tilslutning til CTS/SMS – oplyses ved bestilling.
- Kabler = 10 meter - kan forlænges
- Lukketid = 12 sek.
- 2 års garanti
